机器人零部件数控加工：工程与采购指南

JZXCNC提供的CNC加工 通过将精确的设计转化为可靠的机器人硬件，为机器人组件的开发提供支持。 我们的团队将精美的CAD模型与实际零件完美结合，使其能够对齐、顺畅运动并经受住日常运行的考验。

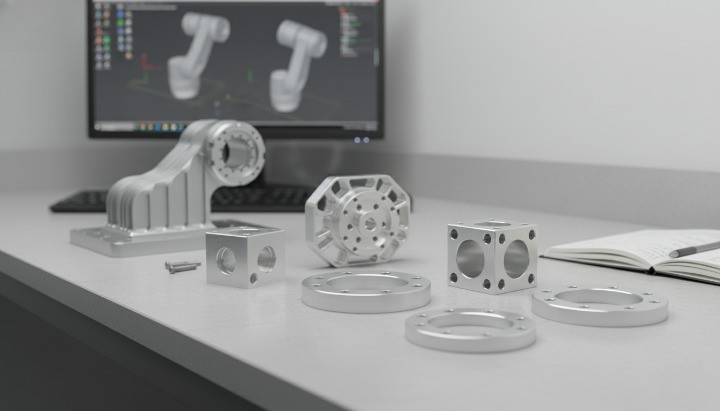

CNC加工机器人部件概述

机器人系统依赖于大量数控加工零部件，这些零部件协同工作，构成机械骨架。这些零部件将抽象的运动学和控制算法转化为真实的物理运动，并且必须在成千上万次的循环中保持精确性。

典型的数控加工机器人部件包括结构底座和机械臂、关节壳体和轴承座、精密安装板、末端执行器本体、定制夹爪、电机和变速箱支架以及传感器或摄像头安装座。许多团队还利用数控加工技术制造机器人专用夹具、校准工具和对准工装，以辅助装配和维护。

将这些部分联系起来的是以下因素的组合： 严格的公差、可重复的几何形状和针对特定应用的材料大多数情况下，他们不能仅仅依赖现成的硬件。这些精密加工部件的集成决定了机器人保持位置、抵抗偏转、承受冲击载荷以及随着使用年限增长保持精度的能力。

从原型机到生产型机器人，CNC加工仍然至关重要。它能够帮助您优化几何形状、局部控制刚度、将更多功能集成到单个零件中，并确保不同批次、工厂或客户定制产品的质量一致性。

为什么数控加工对机器人零部件至关重要？

CNC加工对于机器人零部件至关重要，因为机器人依赖于CNC加工。 机械精度可实现可预测的运动、定位精度和长期稳定性。与一般工业设备不同，机器人会通过其运动链放大哪怕是微小的几何误差。一个关节几微米的偏差就可能导致末端执行器出现几毫米的误差。

因此，当零件需要精确配合、重复运动循环并在动态负载下保持性能时，机器人制造商通常会选择数控加工。数控加工能够提供可控的材料去除、稳定的尺寸精度和工艺重复性，而其他方法在同等可靠性水平下难以始终如一地实现这些目标。

除了精度之外，CNC加工还支持快速迭代。机器人开发很少能一帆风顺地从设计到量产。工程师会在系统测试过程中调整机械臂长度、关节刚度、电机接口和工具布局。CNC加工能够让这些改动快速转化为实物零件，无需长时间的模具等待。

精度、可重复性和灵活性共同解释了为什么数控加工是现代机器人制造的核心，从早期原型到成熟的生产平台。

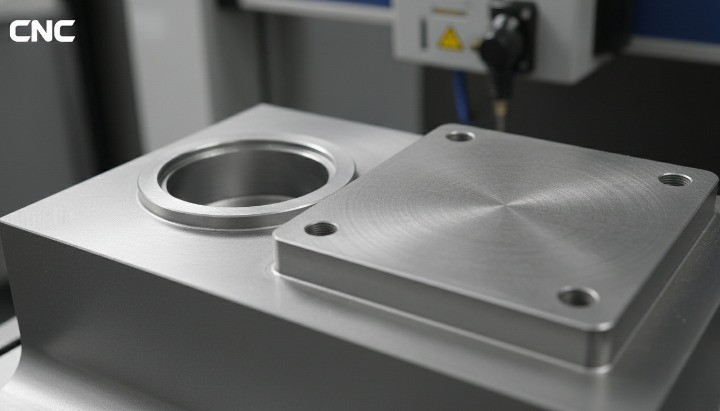

精度、重复性和运动精度要求

机器人运动精度始于机械精度。控制软件和传感器只能在一定程度上弥补误差。如果物理部件发生漂移、弯曲或错位，再多的调整也无法完全恢复性能。

CNC加工能力 严格控制关键几何形状多种大口径枪械：

● 轴承孔在一段时间内保持同心度和预紧力

● 平整且平行的安装面定义了接合参考平面

● 销钉和定位特征确保可重复组装

● 轴接口可最大限度减少跳动和反冲

这些特性直接影响重复性，许多机器人标准将重复性定义为机器人反复返回同一位置的能力，而不仅仅是到达目标位置一次。根据 ISO 9283 标准，重复性是工业机器人的关键性能指标之一，而机械配合在实现重复性方面起着决定性作用。

CNC加工还能在动态条件下保持稳定的性能。机器人会不断地加速、减速和改变方向。壁厚控制不佳、材料去除不均匀或公差不一致都会造成应力集中和微动。随着时间的推移，这些问题会导致振动、噪声和磨损，从而在电子元件失效之前就降低精度。

通过生产几何形状一致、表面光洁度可预测的零件，CNC加工有助于设计人员在机器人的整个使用寿命期间保持其刚度和对准度。这种稳定性减少了重新校准的需求，并降低了最终用户的总体拥有成本。

机器人领域中数控加工与其他制造工艺的比较

机器人团队在最终确定采用数控加工之前，通常会评估多种制造工艺。每种工艺都有其优势，但当性能要求提高时，它们的局限性就会显现出来。

下表总结了数控加工与机器人开发和生产中常用替代方法的比较情况。

3D打印在早期概念阶段非常有价值，尤其适用于形状检查或简单的夹具制作。然而，打印的聚合物部件缺乏大多数结构或运动关键型机器人部件所需的刚度和尺寸稳定性。金属增材制造虽然提高了强度，但在成本、表面光洁度和精密接口的公差一致性方面仍然存在不足。

金属薄板非常适合用于制作防护罩、盖板和外壳。然而，它无法可靠地提供连接件、驱动系统或精密安装所需的平整度、垂直度或轴承配合精度。机器人设计师通常会将金属薄板与数控加工的支架或嵌件结合使用，以弥补这些局限性。

当机器人平台成熟且产量增加时，压铸工艺才会变得有吸引力。即使到了那时， 关键特征几乎都需要数控加工。轴承座、基准面、螺纹和密封面在铸造后必须进行机械加工，以满足功能要求。

鉴于以上原因，对于精度、可靠性和机械完整性直接影响系统性能的机器人零部件而言，数控加工仍然是首选工艺。其他加工方法或许可以作为辅助手段，但在对精度要求极高的应用中，它们很少能取代数控加工。

最适合数控加工的机器人组件

CNC加工最适合加工那些直接影响精度、刚度、重复性和系统可靠性的机器人部件，尤其适用于 定制数控机械部件 这些部件用于承载载荷和对准要求极高的机器人结构中。它们通常承受载荷、确定对准位置或传递运动。因此，它们需要严格的公差、精确的几何形状和一致的材料特性，而数控加工能够可靠地满足原型制作和批量生产的需求。

从机器人底座到末端执行器，CNC加工使工程师能够在保证设计可制造性的同时，对机械性能进行精细调整。以下章节将详细介绍CNC加工能够最大程度提升价值的主要机器人组件类别，以及替代工艺为何常常无法满足需求。

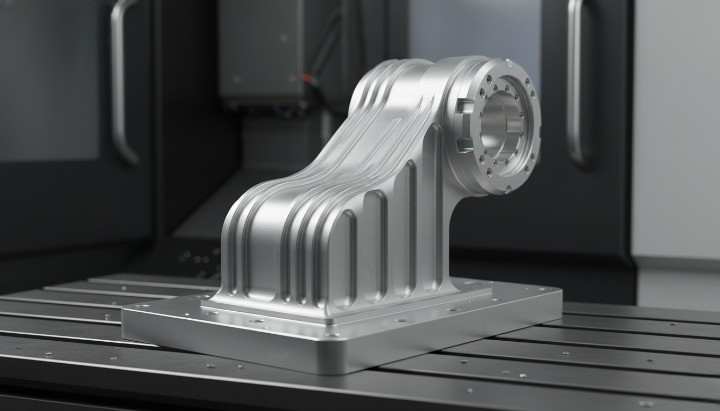

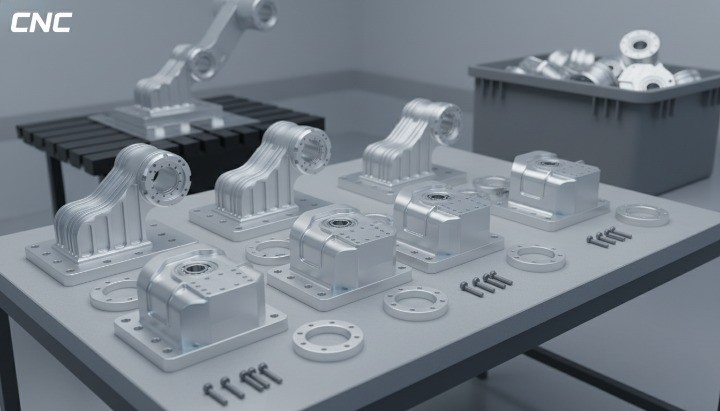

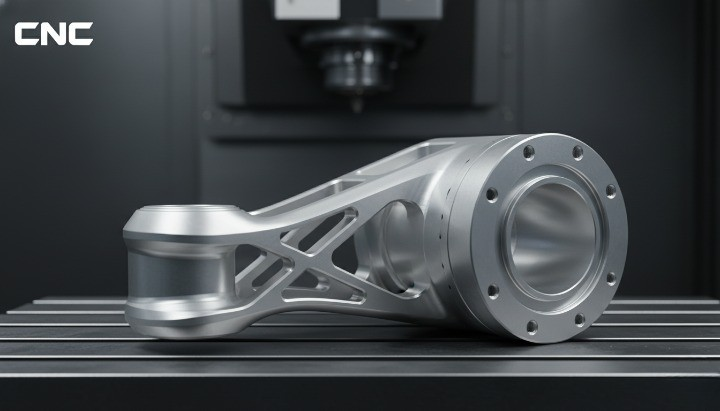

机器人结构组件（底座、框架、机械臂、安装板）

结构件构成了任何机器人的机械骨架。它们决定了机器人的刚度、质量分布以及在加速、减速和重复运动过程中载荷在系统中的传递方式。CNC加工是这些零件的首选加工工艺，因为…… 几何控制直接影响精度和振动特性.

常见的数控加工结构件包括机器人底座、机械臂节段、横梁以及连接关节或外部设备的接口板。这些零件通常需要严格的平面度、平行度和垂直度要求。在机器人的作业范围内，尤其是在长臂或高速应用中，微小的偏差都会被放大。

铝合金因其优异的强度重量比和良好的加工性能而被广泛用于机器人结构。数控加工使工程师能够将加强筋、凹槽和安装结构直接集成到单个零件中，从而减少装配堆叠并提高刚度，同时避免增加不必要的重量。必要时，钢结构也可受益于数控加工，以确保焊接或热处理后接口的精确性。

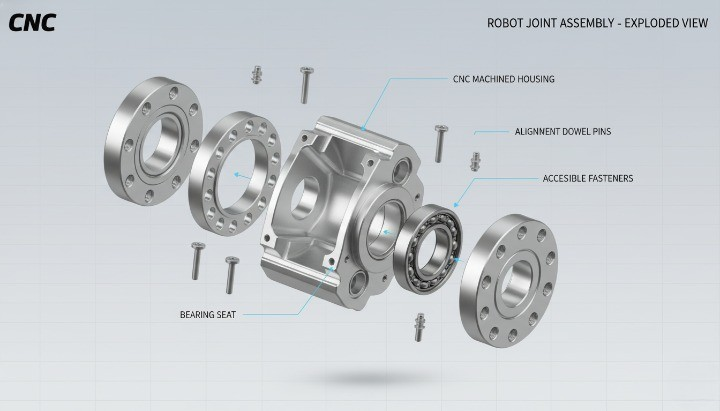

关节和运动相关部件（壳体、轴承座、联轴器）

关节组件是机器人运动的核心。它们容纳轴承、齿轮、轴和驱动元件，这些元件决定了齿隙、重复精度和使用寿命。数控加工在这里至关重要，因为 关节性能取决于微米，而不是毫米。.

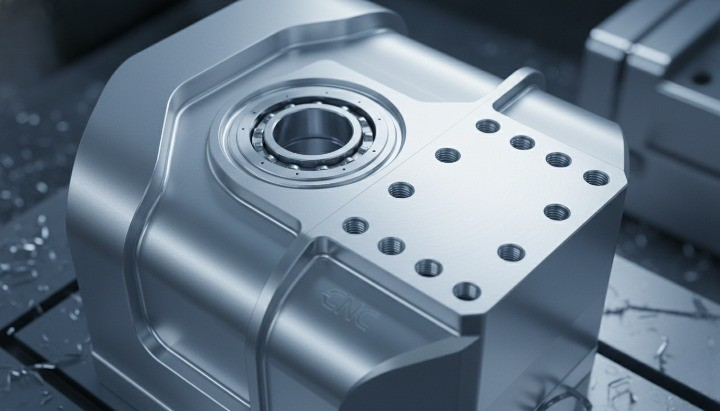

例如，轴承座的直径、圆度和表面光洁度都需要严格控制，才能确保合适的预紧力和使用寿命。加工不良的轴承座会导致载荷分布不均、轴承过早失效以及定位精度下降。数控加工能够提供所需的精确控制，从而保证不同批次产品中这些关键接口的一致性。

联轴器、法兰和接头适配器也依赖于同心度和精确的孔面配合关系。数控加工工艺可以在一次装夹中完成这些特征的加工，从而减少累积误差。这种一致性直接影响最终用户的校准工作量和长期维护。

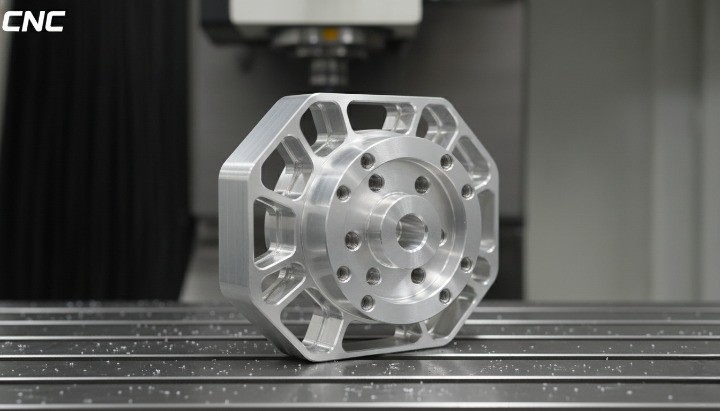

机械臂末端执行器（EOAT）和末端执行器

机械臂末端执行器是机器人领域定制化程度最高的领域之一，而数控加工在其中扮演着核心角色。夹爪、工具适配器、真空歧管以及 定制坯铝零件 例如末端执行器本体和适配器必须在精度、轻量化设计和耐用性之间取得平衡。

CNC加工使工程师能够根据特定任务定制末端执行器（EOAT）的几何形状。通过型腔加工去除多余材料以降低惯性，而螺纹接口、精密安装面和传感器功能则将多种功能集成到一个组件中。这种集成度很难通过制造或增材制造方法稳定实现。

可重复安装是另一个关键因素。末端执行器 (EOAT) 通常需要频繁更换，无论是产品型号变更还是维护保养。采用数控加工的接口，配合定位销或精密槽，可确保刀具无需重新校准即可返回到相同位置，从而减少生产线停机时间。

驱动和传动相关部件

机器人驱动系统将电机扭矩转化为可控运动。电机支架、齿轮箱壳体、皮带轮轮毂和轴适配器等数控加工部件在这一过程中起着决定性作用。它们的几何形状会影响对准精度、效率和噪音水平。

电机和齿轮箱的精确定位可防止负载不均和过早磨损。CNC 加工确保螺栓孔位、导向直径和安装面即使在公差很小的情况下也能正确对齐。对于皮带或链条系统，同心度和平衡性对于最大限度地减少高速运转时的振动至关重要。

在许多机器人中，这些组件还与结构件连接。数控加工使设计人员能够精确控制这些连接，从而减少装配过程中对垫片或手动调整的需求。

传感器、视觉和电子元件安装部件

传感器和摄像头可以扩展机器人的功能，但前提是它们必须保持精确定位。CNC加工的安装部件为视觉系统、力传感器、编码器和防护外壳提供了所需的稳定性。

这些组件通常包括微调槽、参考面和保护结构。CNC 加工确保了这些特征的重复性，即使维护后校准仍然有效。此外，它还允许设计人员在不影响精度的前提下添加屏蔽或集成电缆布线。

虽然这些部件看似次要，但它们的影响却不容忽视。传感器对准不良会导致反馈错误、精度降低和运行不稳定。数控加工有助于确保传感硬件在机器人的整个生命周期内都能按预期运行。

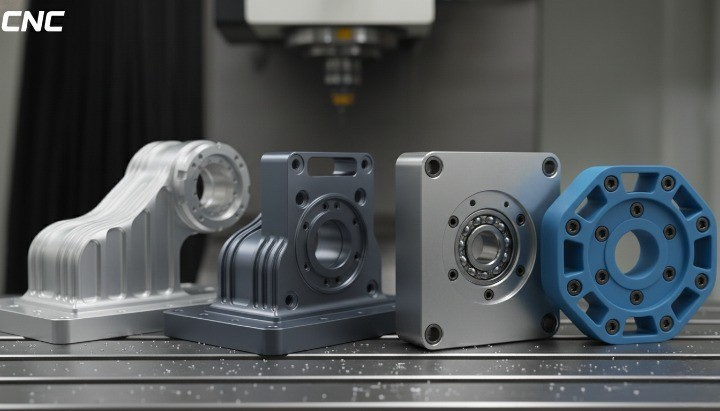

数控加工机器人部件的材料选择

材料的选择直接影响机器人系统的性能、成本和使用寿命。即使几何形状完美，错误的材料也会导致变形、磨损、腐蚀或不必要的重量。 CNC加工零件 赋予工程师使用各种金属和塑料的自由，但成功的机器人设计仍然取决于将材料特性与实际运行条件相匹配。

本节重点介绍CNC加工机器人部件最常用的材料，并解释每种材料为何适用于特定的机器人功能。我们的目标并非列举所有选项，而是帮助您在设计和采购过程中做出切实可行的决策。

用于轻型机器人结构的铝合金

铝合金是数控加工机器人部件中最广泛使用的材料，尤其是在以下情况下： 低质量和结构刚度必须并存减轻重量可以降低惯性，提高加速度，降低能耗，这对于工业机器人和移动平台来说都非常重要。

6061 和 6082 等合金是机器人底座、机械臂、安装板和支架的常用材料。它们兼具强度、可加工性和易得性。为了获得更高的刚度和承载能力，许多设计人员会选择 7075 合金，尤其是在关节接口或长臂部分，因为这些部位的挠度会直接影响精度。

CNC加工技术可以通过开槽和加强筋等方式优化铝结构。工程师无需依赖均匀的厚度，而是可以根据载荷作用点调整材料用量。这种方法提高了刚度重量比，且不会增加装配复杂性。阳极氧化或转化涂层进一步增强了耐腐蚀性和表面耐久性，使铝材适用于多种工厂环境。

适用于高负荷和恶劣环境的钢和不锈钢

当机器人部件面临挑战时，钢材成为首选材料。 高负载、冲击力或严苛的环境条件与铝相比，钢具有更高的弹性模量，这意味着在相同载荷下其挠度更小。这使其适用于重型连接件、承重框架和驱动系统接口。

碳钢常用于对重量要求不高但对刚度要求极高的结构件。焊接或热处理后，通过数控加工将接口恢复到公差范围内，确保精确装配。工具钢则可能用于凸轮或导轨等对磨损要求极高的部件，其表面硬度可延长使用寿命。

不锈钢的用途各不相同。例如，304 和 316 等牌号的不锈钢广泛应用于机器人领域，尤其是在潮湿、化学品或需要冲洗的环境中，例如食品加工、医疗自动化和实验室系统。CNC 加工能够提供精确的密封表面、螺纹和安装结构，同时保持其耐腐蚀性。

虽然钢制零件由于加工周期长、刀具磨损大而加工成本更高，但在要求严苛的应用中，它们通常能降低风险和维护成本。在许多机器人设计中，工程师会在关键载荷路径上使用钢材，在其他部位使用铝材，以平衡性能和重量。

用于功能性机器人组件的工程塑料

工程塑料在数控加工机器人部件中发挥着重要的辅助作用，尤其是在以下方面： 低摩擦系数、电绝缘性或耐化学腐蚀性 比结构刚度更重要的是其他因素。CNC加工非常适合塑料制品，因为它无需昂贵的模具即可加工出边缘干净、尺寸精确、几何形状一致的产品。

聚甲醛（POM，又称聚甲醛）等材料常用于耐磨条、导轨、垫片和低载荷滑动元件。其低摩擦系数和良好的尺寸稳定性减少了润滑的需求。尼龙（PA）则用于需要抗冲击性和减振性能的盖板、支架和部件。

对于高端应用，PEEK 和类似的高性能塑料能够承受高温和腐蚀性化学品的侵蚀。这些材料广泛应用于医疗、洁净室和专用工业机器人领域。CNC 加工能够实现严格的公差控制，这至关重要，因为塑料部件通常与金属部件直接配合。

尽管塑料具有诸多优势，但仍需精心设计。其壁厚、蠕变特性和热膨胀系数与金属存在显著差异。数控加工能够精确控制公差，有助于应对这些挑战，但材料选择仍需考虑长期载荷和环境暴露等因素。

机器人技术的公差、几何尺寸和公差以及表面光洁度要求

机器人系统只有在以下情况下才能达到其规定的精度和重复性： 公差、几何尺寸和公差以及表面光洁度都被视为设计层面的决策，而不是事后考虑的因素。控制软件和传感器可以提升性能，但它们无法完全弥补轴承配合松动、安装面翘曲或滑动接触粗糙等问题。对于机器人部件的数控加工而言，这三个要素将图纸与实际运动联系起来。

精心选择的公差能够保障机器人姿态的重复性和稳定性。ISO 9283 标准定义了机器人姿态精度和重复性的测试方法，它假定存在一个机械基准：结构和关节必须已经满足其预期的配合和刚度要求。几何尺寸和公差 (GD&T) 由此成为设计、加工和检测之间的通用语言。表面光洁度则通过影响接触界面处的摩擦、密封和疲劳性能，完善了整个流程。

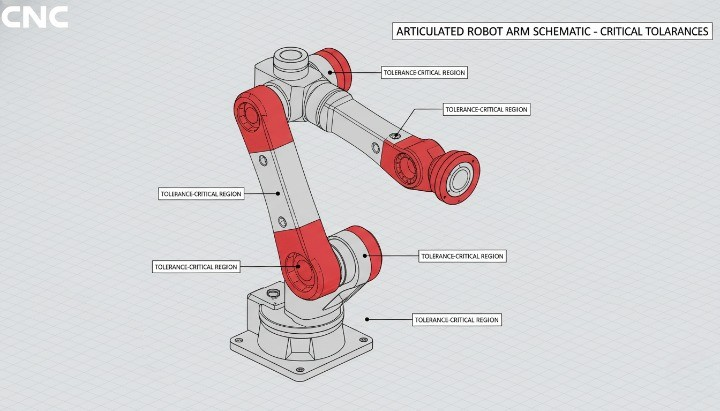

机器人装配中的关键公差

机器人装配中的关键公差是指对装配结果影响最大的尺寸和相互关系。 姿态精度、重复性、刚度和磨损如果您只能控制部分特征，请首先关注这些特征。这些公差出现在关节、结构接口和传感器安装处，因为即使是微小的误差也会迅速沿着机器人的运动链传播。

典型的公差关键特征包括：

● 轴承孔和轴承座，其直径、圆度和同轴度决定了预紧力和寿命。

● 底座、机械臂和齿轮箱上的基准面用于设定每个轴的方向

● 定位销孔、槽口和精密销钉确保了可重复的组装和更换。

● 轴接口，例如键槽或夹紧轮毂，用于控制跳动和反冲。

工业机器人姿态重复性（如 ISO 9283 标准所述）很大程度上取决于这些特征在负载和时间推移下的表现。即使机器人在工厂验收测试中看起来精度很高，但如果轴承配合松动或关节壳体在应力作用下变形，则其姿态重复性也可能超出公差范围。在关键位置采用严格的公差可以降低这种风险，并使校准更加持久。

从采购的角度来看，你不需要在每个方面都做到严格把控。 通过定义一小部分关键公差，并让其他尺寸遵循一般加工标准，您可以获得更多收益。 这种方法使检测工作更加集中，并使您 CNC 合作伙伴能够在保证系统级性能的同时优化循环时间。

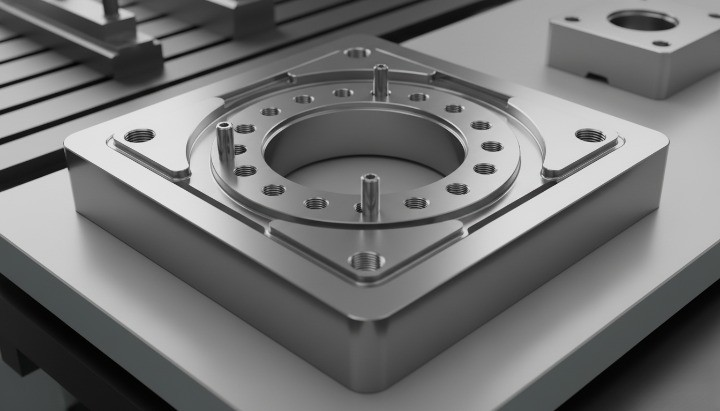

应用几何尺寸和公差 (GD&T) 控制机器人运动精度

几何尺寸和公差 (GD&T) 提供了一种结构化的方式来描述机器人零件在三维空间中的关系。它不再仅仅依赖于线性正负公差，而是可以指定允许的偏差范围。 形状、方向和位置 相对于反映实际装配条件的基准而言，ISO 的几何产品规范 (GPS) 框架以及 ISO 1101 等标准定义了这种通用语言。

对于机器人技术而言，当需要控制以下方面时，GD&T（几何尺寸和公差）尤其强大：

● 连接臂、关节和工具板的孔型位置

● 安装面的垂直度和平行度决定了关节轴

● 轴、皮带轮和联轴器相对于轴承的同心度或跳动

● 用于校准或计量夹具的参考面的平整度

通过将这些特征与统一的基准体系关联起来，您可以帮助数控机床操作员和检验员更轻松地理解真正重要的内容。这可以减少解读错误，并使所有人的工作围绕相同的功能目标展开。此外，它还有助于您比较不同供应商，因为基于几何尺寸和公差 (GD&T) 的检验报告可以显示每个工序与预期几何形状的吻合程度。

如果您已经在其他产品中使用GD&T，那么机器人技术的关键步骤是： 锚定基准点的方式与机器人实际使用中的组装和约束方式相同 。例如，底座安装面和定位销可以作为主要基准，连接面和轴承孔均以此为基础构建。这确保了图纸、加工、检验和最终运动学模型共享同一参考系。

滑动、旋转和夹紧界面的表面光洁度考虑因素

表面光洁度定义了加工表面在微观层面的粗糙度或光滑度。对于机器人技术而言，它会影响…… 摩擦、磨损、密封、噪音和疲劳寿命 有些差异仅靠公差无法体现。两个表面尺寸可能完全正确，但如果它们的粗糙度不同，则在滑动或夹紧过程中表现出的力学行为也会截然不同。

最常用的参数是算术平均粗糙度 Ra。典型的工程实践中，轴承座、密封圈和精密滑动导轨通常采用较低的 Ra 值（例如 0.4–0.8 μm），而一般安装面则可接受较为适中的粗糙度（1.6–3.2 μm）。过粗糙的表面容易吸附污染物、加速磨损，并造成摩擦力不均匀，尤其是在直线导轨或夹紧连接中。

在机器人领域，您应该特别注意以下表面的表面光洁度：

● 滑动表面，例如线性导轨接口、耐磨条和凸轮轨道

● 旋转接口，例如轴颈、轴承座和旋转密封件

● 利用摩擦力在动态载荷下将部件固定到位的夹紧连接

精密工程研究表明，改善表面粗糙度可以显着延长疲劳寿命并提高轴承性能，尤其是在循环载荷作用下。对于连续运行的机器人而言，表面粗糙度的微小提升就能转化为更少的停机时间和更低的维护成本。

当您为机器人部件的数控加工指定表面光洁度时， 只关注那些功能取决于纹理的表面。非关键区域采用标准车间表面处理。这种策略既能控制加工成本，又能确保在最关键的区域获得最佳性能。

机器人零件数控加工设计（DFM）指南

好的数控加工设计意味着你 采用最简单的可制造几何结构实现所需性能对于机器人零件而言，这意味着在保持刚度、对准度和耐用性的同时，避免增加生产周期、废品率或检测复杂性等因素。尽早应用面向制造的设计 (DFM) 可以减少报价过程中的意外情况，缩短交货周期，并确保供应商能够可靠地完成从原型到生产的整个流程。

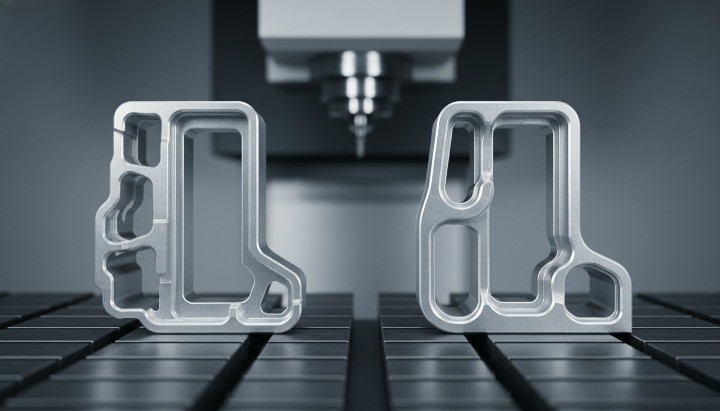

优化几何形状以降低加工成本

您可以通过以下方式降低机器人零件的加工成本： 简化几何形状，改善刀具操作，避免不必要的精度其目标不是削弱设计，而是消除对刚度、对准或安全性没有贡献的复杂性。

几种几何形状的选择会对成本产生显著影响：

● 又深又窄的口袋，需要细长的工具才能打开。

● 极小的内半径会导致切削速度变慢或需要特殊刀具

● 在加工过程中发生颤动或变形的薄壁

● 多角度功能需要多次设置或五轴加工，而实际上并不需要。

通常可以在不改变功能的情况下重新设计这些区域。例如，增大内角半径以匹配标准立铣刀可以减少切削时间和刀具磨损。将非常深的特征分成两部分或使用螺栓连接的嵌件可以缩短装夹时间并简化检测。

下表总结了机器人组件的典型几何驱动因素和 DFM 响应。

将成本视为 设计变量这样可以避免后期因时间压力而进行的“成本削减”工作。供应商仍然会优化进给速度和加工速度，但最大的成本节约往往来自于CAD阶段的设计决策。

面向装配、对准和维护性的设计

机器人部件安装在系统中，技术人员必须对其进行组装、校准，有时还需要进行维修。即使部件易于加工但难以组装，仍然会耗费时间和金钱。因此，良好的面向制造的设计（DFM）应包含以下内容： 为装配和服务而设计不仅仅是切割。

组装时，优先考虑：

● 清晰的基准面和定位特征，实现可重复定位

● 紧固件周围有足够的扳手和工具操作空间

● 类似零件的标准紧固件尺寸和头部样式

● 方向提示可降低零件装反的几率

为了实现精准对准，可以使用定位销、精密槽或加工肩部等设计，这些设计可以在组装时自动将组件拉到正确位置。这可以减少组装过程中对测量的依赖，并提高部件间的一致性。

可维护性至关重要，因为机器人很少能在整个使用寿命期间保持不变。如果更换电机、关节或末端执行器支架需要拆卸半台机器，那么这种设计会让集成商和最终用户感到沮丧。请考虑以下几点：

● 用于紧固件和连接器的检修孔或可拆卸盖板

● 模块化子组件可以互换，而无需完全重建。

● 承重部件和保护更昂贵部件的“牺牲品”部件之间应有明确的界限。

将加工、装配和服务方面的观点结合起来，就能制造出安装速度更快、故障率更低、现场维护也更容易的机器人组件。

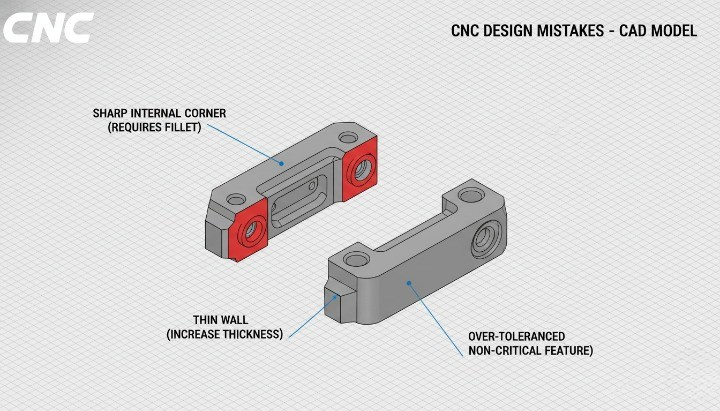

机器人组件中常见的数控设计错误

某些设计模式会反复导致数控加工机器人零件出现问题。避免这些模式是提高可制造性和可靠性的最快方法之一。

常见问题包括：

● 对非关键特征的过度容忍 出于“安全”考虑，设计人员有时会对所有尺寸都设定严格的公差。但这会增加生产周期和检验成本，却不会提升产品功能。应将严格的公差限制在轴承座、基准面和关键接口上；其他部分则保持一般加工公差即可。

● 尖锐的内角，无圆角 使用旋转刀具加工尖角并不实用，而且尖角容易导致应力集中。务必指定合理的圆角半径，尤其是在结构机器人部件的型腔和过渡区域。

● 数据方案不明确或相互矛盾 如果不同图纸对同一接口采用不同的基准面，则装配体将难以对齐和检查。因此，需要定义一个一致的基准面结构，使其与机器人安装在底座上的方式以及关节的连接方式相匹配。

● 忽略工具使用和夹具需求 特征位置过于靠近夹具、孔洞过深靠近边缘或凹槽没有足够的刀具进入空间，都可能导致加工过程中出现临时性的装配问题。这会导致加工误差，甚至造成零件损坏。在设计关键特征时，务必考虑零件的固定和加工方式。

● 无正当理由混合多种材料 在一个小型组件中使用钢、铝和多种塑料可能会使材料采购复杂化，并导致不同的热性能。只有当多种材料能够明确解决问题时，例如腐蚀、隔热或减轻重量，才应使用多种材料。

通过在发出询价单之前系统地审查设计是否存在这些错误，您可以保护预算和进度。更重要的是，您可以与JZXCNC 建立更好的关系，我们可以专注于交付。 精确度和可靠性 而不是去解决那些本可以避免的设计问题。

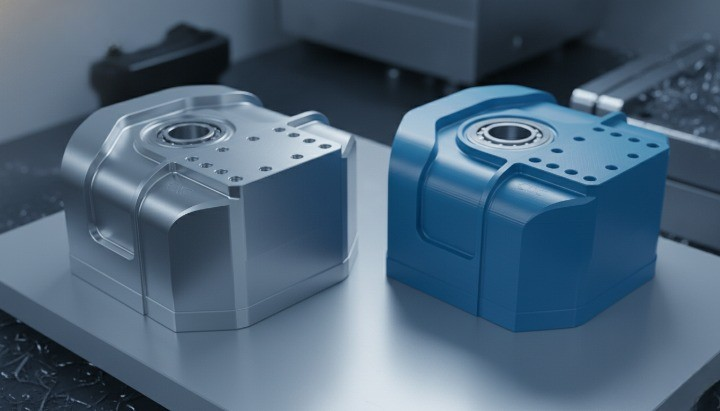

机器人组件原型加工与量产型数控加工的比较

机器人项目很少能直接从概念阶段过渡到量产阶段。大多数系统都是经过不断演进的。 原型制作、试点构建和逐步扩展整个过程中，设计方案也会不断调整。CNC加工能够为这一过程的每个阶段提供支持，在前期提供灵活性，在后期提供稳定性，前提是您能够根据每个阶段调整制造策略。

了解原型、试制和生产型数控加工之间的区别，有助于控制成本、缩短开发周期，并避免在最糟糕的时候因工艺变更而影响质量。

用于机器人设计验证的快速原型制作
利用数控加工进行快速原型制作，可以在投入批量生产之前很久就验证产品在实际应用中的性能。与视觉原型不同，数控加工原型能够反映产品的实际性能。 材料的真实属性、刚度、质量和公差这使得测试结果具有意义。

在此阶段，工程师通常会验证：

● 结构刚度和振动响应

● 接头对齐和轴承配合

● 工具触及范围、间隙和碰撞风险

● 与电机、传感器和控制器集成

由于数控加工无需永久性模具，设计迭代速度相对较快。您可以修改型腔深度、更改加强筋布局或调整安装方式，而无需等待数周甚至数月来制作新模具。这种灵活性在机器人领域尤为重要，因为微小的机械改动往往能显著提高精度或耐用性。

原型数控零件的成本可能并非最优，但这可以接受。我们的目标是学习，而非降低单价。您可以与了解机器人技术的数控供应商 JZXCNC 合作，有助于确保早期设计不会偏离几何形状，避免日后难以或成本高昂地进行规模化生产。

试点建设和桥梁生产

试生产和过渡生产介于早期原型和全面生产之间。在这个阶段，设计趋于稳定，但产量仍然适中。CNC加工在这里表现出色，因为它具有以下优势： 无需预先投资专用工具即可实现可重复性.

试点和过渡阶段的典型目标包括：

● 验证装配流程和节拍时间

● 确认多个单元的公差累积情况

● 制定检验计划和质量检查点

● 提供初始客户试用版或有限市场发布版

在此阶段，CNC加工有助于工艺改进。我们九紫星模型可以引入专用夹具、优化刀具路径并缩短加工周期，同时保持后期设计更新的灵活性。

我们在多个批次中保持产品质量的一致性。拥有稳定的质量和可预测的交货周期。

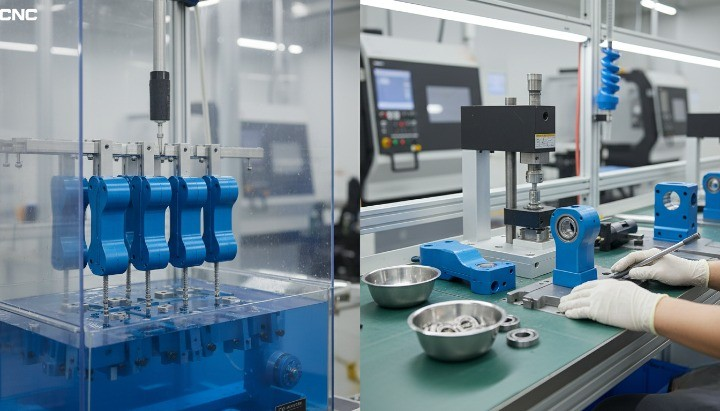

CNC加工机器人组件的质量控制

JZXCNC 针对机器人零部件的结构化质量控制方法通常结合了三大支柱： 首件检验 (FAI) 用于验证设计和工艺, 过程检验和最终检验，以确保生产按计划进行和 通过可追溯性了解零部件在全球供应链中的行为这些要素共同作用，使数控加工从一个黑匣子变成了一个可控、可审计的系统。

机器人部件的首件检验 (FAI)

首件检验是指新的或经过重大改进的机器人部件与实际应用进行比对的环节。首件检验旨在验证： CNC加工工艺可以生产出符合图纸、材料和功能要求的完整零件。 JZXCNC 在将设计方案发布到常规生产之前，都会进行严格的评估。诸如航空航天领域广泛采用的 AS9102 等标准正式确立了这一概念。

对于机器人组件而言，我们制作一份完善的FAI通常涵盖以下内容：

● 对所有关键和代表性特征进行尺寸检查

● 验证与基准和运动学参考相关的GD&T要求

● 确认材料等级、硬度和表面处理情况

● 对所用装置、工具和测量方法进行记录

FAI 的价值不仅仅在于判定“通过”或“失败”。它建立了一个基准，设计、制造和质量部门在日后出现性能问题时都可以参考该基准。例如，如果机器人在现场出现意外漂移或振动，您可以将当前部件与原始 FAI 进行比较，以确定工艺或设计是否发生了变化。

过程检验和最终检验策略

一旦 FAI 确认了流程，您仍然需要 持续控制，以确保生产在限制范围内。JZXCNC 对于数控加工的机器人部件，过程检验和最终检验策略的设计是围绕风险和功能展开，而不是围绕检查每个零件的每个尺寸展开。

全球机器人供应链的可追溯性和一致性

随着机器人公司规模的扩大，零部件经常在工厂、国家和供应商之间流动。 可追溯性对于保持一致性以及了解零件随时间和地点变化的性能至关重要。如果没有它，您可能会发现不同工厂制造的机器人之间存在性能差异，并且难以确定根本原因。

CNC加工机器人部件的可追溯性通常包括：

● 与材料证书和加工记录关联的批号或批次号

● 用于高价值或安全关键组件的序列化零件

● 保留与特定批次或序列号相关的检验数据

● 图纸、材料或工艺更新时，应记录清晰的变更管理信息

当首件检验 (FAI)、过程控制和可追溯性协同运作时，质量便成为一个可控的过程，而非检验瓶颈。这种稳定性是选择并信任能够跨多个项目和地区提供关键机器人部件的数控加工供应商的先决条件。

从原型到长期生产的规模化生产

JZXCNC 能够处理小批量原型制作，支持试生产，然后逐步过渡到稳定生产，而无需不断重新认证或质量波动。

我们能够将机械加工、精加工、检测和子装配整合到一个可控的工作流程中，从而支持创新和规模化生产。

如何为您的机器人零件项目选择合适的数控加工合作伙伴

机器人零件的数控铣削和车削能力

机器人部件通常具有复杂的几何形状、多个参考面和严格的公差关系，这需要的不仅仅是基本的 3 轴加工。 JZXCNC 拥有先进的数控铣削和车削能力以确保所有功能接口的精度和重复性。.

JZXCNC铣削加工能够精确控制机器人底座、机械臂、支架、末端执行器本体和结构板的平面度和垂直度。多轴铣削可同时加工多个面，从而减少重新夹紧误差并提高几何一致性。这对于连接壳体和适配器板尤为重要，因为这些部件的面间关系决定了轴线的对齐方式。

数控车削在旋转和圆柱形机器人部件的加工中发挥着关键作用。轴、衬套、垫片、轮毂和轴承相关零件均可受益于车削加工，从而获得优异的圆度和表面光洁度。当铣削和车削在车铣复合加工中心中结合使用时，JZXCNC 可以在一次装夹中加工复杂零件，最大限度地减少公差累积和检验误差。

对于机器人程序而言，九紫星模型的优势在于 过程控制而非机器计数一致的夹具、记录的设置和经过验证的刀具路径确保相隔数月生产的零件仍然能够以相同的方式组装和运行。

材料选择、表面处理和子组件

机器人系统依靠多种材料和表面处理工艺的组合来满足机械、环境和美观方面的要求。因此，JZXCNC加工服务应涵盖以下内容： 广泛的材料组合 整合后加工流程，同时不破坏可追溯性和质量控制。

典型的材料支持包括：

● 用于轻型结构和安装部件的铝合金

● 用于高负载界面和驱动元件的碳钢和合金钢

● 适用于腐蚀性或冲洗环境的不锈钢

● 用于导轨、垫片和电绝缘部件的工程塑料

联系 JZXCNC 获取设计指南和定制零件加工解决方案

全球机器人OEM厂商和系统集成商的业务遍及不同地区、时间节点和客户需求。因此，CNC加工服务必须能够支持这些需求。 国际协调、沟通和质量预期不仅仅是本地生产。

我们关键支持要素包括：

● 清晰的文档，包括图纸、检验报告和变更记录。

● 稳定的包装和物流流程，适合长途运输

● 批次级可追溯性，跨越国界和仓库保持完整

● 能够灵活处理原型件、备件和生产件的混合订单

我们的团队提供完整的生产服务，无论您需要原型产品还是小批量功能性零件，我们都能满足您的需求。我们不设最低订购量限制。
